Који фактори узрокују сноша за скупљање у дуктилним гвозденим одливима?

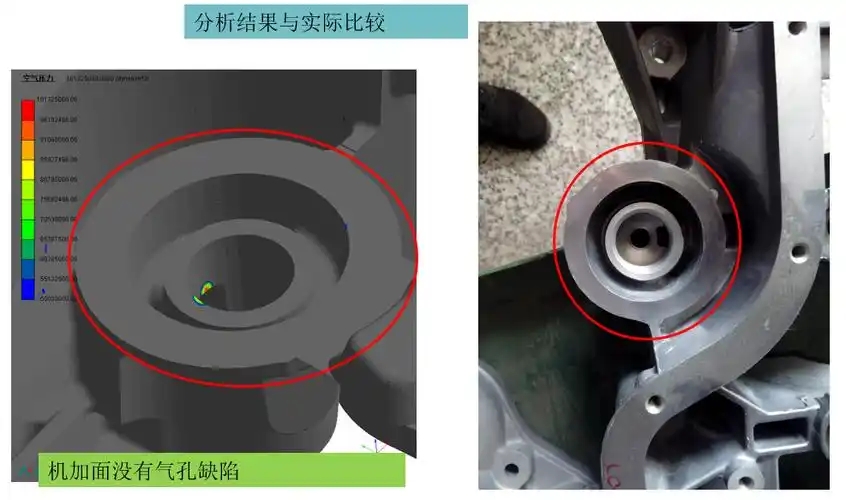

Општа правила која утичу на брзину поротности са скупљањемДУКТИЛИ ГВОРНИЦИ ЛЕВЕРИНГ;

1. модулДУКТИЛИ ГВОРНИЦИ ЛЕВЕРИНГ. Ако је модул ливења већи од 2,5, лако је постићи ливење без пртљага. Међутим, неки стручњаци су скептични у овој граници. Генерално гледано, дебело одливци се лако могу одличити без скупљања порозности због ширења графита. У овом тренутку, еквивалент угљеника не сме бити већи од 4,5% да не би избегло плутајући графит. Фино одливци са распршеним жариштима су склони да се скупља порозност, што се може решити интензивним хлађењем, хромитом песком или локализованим унутрашњим рисерима. Посебну пажњу треба посветити храњењу и скупљању система који се излива. Генерално, топле рисери треба да се користе кад год је то могуће избегавати хладне рисере.

2 Примјетна пажња на крутост кутије песка и тврдоће пешчаног калупа. Постављање не би требало да буде превише пуне у погледу ригидности песка и густине калупа са песком.

3. Разумност дизајна сипања и успона. Пожељно је користити топле рисере и интензивно хлађење, јер хладни рисери имају лоше храњење.

4. Брзина хлађења калупа.

5. Разумни избор температуре и брзине изливања. За неко дебело одливљивање, на одговарајући начин повећање температуре изливања и проширење брзине изливања може да реши проблеме са скупљањем. Ово такође помаже у плутању секундарне оксидисане шљаке из ливења, повећавајући усклађеност откривања оштећења.

6. Разумно бира хемијски састав и одржавање одговарајућег преосталог магнезијума и ретки садржај земље.

7. Под условима хлађења песка калупа, тежња за више графитних сфера корисна је у смањењу порозности скупљања и побољшања механичких својстава.

8 да би се постигли боље сировине и добар металуршки квалитет растопљеног гвожђа, посебну пажњу треба платити да не држи истопљено гвожђе на високим температурама предуго пре него што се излива. Пре-третман треба да се уради пре него што се излије да повећа графитно нуклеирање у растопљеном гвожђу, што може повећати број графитних сфера и смањити порозност скупљања.
