Колики је садржај угљеника у одливцима од нодуларног гвожђа?

Већи садржај угљеника може подстаћи графитизацију одливака. Пошто графит поприма сферни облик, може апсорбовати енергију у механичким применама и на тај начин побољшати физичка својства машинерије.

Садржај угљеника у нодуларном гвожђу је генерално висок, што га чини легуром гвожђа и угљеника. За индустријско ливено гвожђе, типичан садржај угљеника се креће од 2% до 3,9%, са еквивалентом угљеника између 4,1% и 4,7%. Главне компонентеодливци од нодуларног гвожђа: Хемијски састав нодуларног гвожђа првенствено укључује пет заједничких елемената: сумпор, фосфор, силицијум, угљеник и манган. Примена садржаја угљеника уодливци од нодуларног гвожђа:Посебно је важно напоменути да приликом припреме материјала за топљење, ако је зид ливења танак и заостала количина сфероидизујућих елемената је велика или недовољно инокулисана, садржај треба узети на горњој граници, у супротном користити доњу границу. Одабир еквивалента угљеника у близини еутектичке тачке не само да побољшава флуидност растопљеног гвожђа, већ и за нодуларно гвожђе, повећање еквивалента угљеника такође побољшава способност самокомпензације растопљеног гвожђа током очвршћавања услед повећаног ширења графитизације. Међутим, превисок садржај угљеника може довести до плутајућег графита.

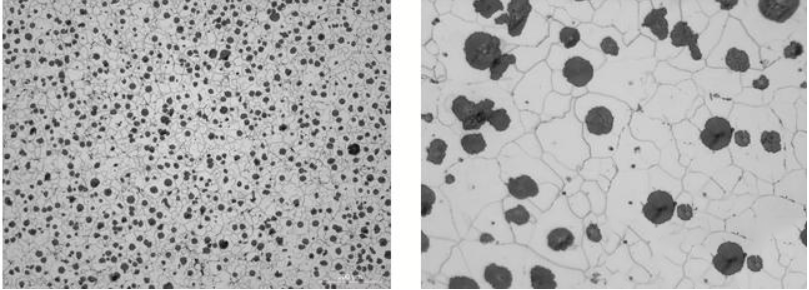

Према томе, на основу емпиријског посматрања, горња граница еквивалента угљеника у нодуларном гвожђу се достиже када се посматра плутајући графит у истопљеном гвожђу (на температури око 1200°Ц). Утицај садржаја угљеника на перформансе дуктилног гвожђа: Садржај угљеника у одливцима од нодуларног гвожђа утиче на количину преципитног графита у просеку који се односи на просечну величину чврстог графита. графитне сфере. Типично, садржај угљеника уодливци од нодуларног гвожђакреће се између 2% и 3,9%, али је кључно разумети утицај смањења садржаја угљеника на механичка својства ливеног гвожђа. Ово треба узети у обзир на основу структуре, димензија, дебљине зида и грешака у дебљини зида суседних равних зидова зида.одливци од нодуларног гвожђа. Смањење садржаја угљеника у нодуларном гвожђу са око 4% на 2,5% може незнатно повећати затезну чврстоћу и границу течења (око 23 до 31 Н/мм²) и такође повећати издужење за око 5%, уз значајна побољшања вредности ударца.
