Шта су експанзиони стенски вијци?

Екпансион Схелл Роцк Болтссу тип механичког уређаја за ојачање стена који се широко користи у подземном инжењерингу (као што су рудници, тунели и подземне пећине) за стабилизацију напукнутих или растреситих стенских маса.

Основни принцип рада

Они се ослањају на механичко ширење за стварање трења и силе стезања између сидра и бушотине у стени. Кључна компонента је експанзиона шкољка (дељена, клинаста чаура) инсталирана на крају завртња. Када се завртањ затегне (обично са навртком на отвореном крају), експанзиона шкољка се стисне клином, због чега се шири ка споља и чврсто притиска на унутрашњи зид бушотине. Ово ствара снажно радијално трење, чврсто учвршћујући вијак у стену, а затим вијак може да поднесе затезна оптерећења како би се спречило урушавање или померање стене.

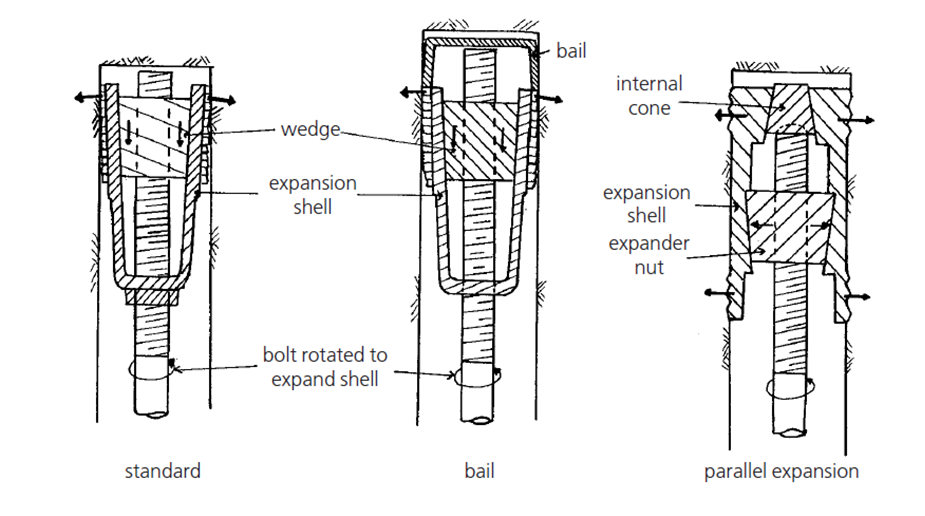

Основна структура

Схелл за проширењесклоп: Део за анкерисање језгра, који се састоји од подељене челичне чауре и одговарајућег клина. Број расцепа у рукаву може се подесити према инжењерским потребама.

Тело вијка: челична шипка (обично челик са навојем) која повезујеекспанзиона шкољкаи компоненту за причвршћивање површине, и преноси силу затезања.

Компоненте за причвршћивање површине: Укључујући подлошке и навртке. Затезање навртке покреће клин да сабије експанзиону шкољку, а подлошка равномерно распоређује притисак на површину стене.

Кључне карактеристике

Брзо сидрење: Ефекат сидрења се може постићи одмах након затезања навртке, без чекања на очвршћавање фуге (за разлику од фугираних клинова), што је погодно за хитне сценарије подршке.

Механичко сидрење: Нема потребе за материјалима за фугирање, што је погодно за градњу у окружењима богатим водом или ниским температурама у којима није лако очврснути малтер.

Ограничена дубина сидрења: Ефективна сила сидрења углавном потиче од контакта измеђуекспанзиона шкољкаи зид бушотине, па се углавном користи као привремена или краткорочна подршка. За дугорочне захтеве и захтеве високе стабилности, погоднији су фуговани вијци за камен.

Једноставна инсталација и уклањање: Процес рада је једноставан, а може се уклонити и поново користити ако је потребно (под претпоставком да се обезбеди сигурност конструкције).

Типични сценарији примене

Привремени ослонац на минским путевима и зауставним површинама.

Хитна арматура наломљених стенских делова при ископавању тунела.

Подршка за мање подземно инжењерство са кратким веком трајања.
